荏原 ポンプ 100X80FS2F615AE (60Hz) エバラポンプ 陸上片吸込み渦巻きポンプ FS型 憧れの

製造元:荏原製作所
型式:100X80FS2F615AE
11,000円(税込)以上ご購入で送料無料(北海道·九州·沖縄·離島を除く)
※商品画像は参考画像です。実際とは多少異なる場合がございます。

ポンプとは一般に液体を低い場所から高い場所へ移送する機械です。
言い換えると液体に対して機械的仕事をすることにより、液体に位置·速度·圧力のエネルギーを与えるものです。
その際、ポンプはポンプの入口まで液体を吸い込み(吸込能力)、次にポンプの中に入り込んだ液体を目的の場所まで移送する(吐出能力)という二つの大切な能力を持っています。

エバラ 陸上ポンプ
FS型渦巻ポンプ 100X80FS2F615AE

荏原製作所は高効率·省エネルギーなポンプのトップメーカーです。
FS型は小形軽量化を追及した2極形、4極形をシリーズ化した陸上ポンプです。
エバラ独自の解析技術を生かした羽根車、ケーシングの採用によりポンプ効率を大幅に改善。
吐出し口がケーシングの中心上にあり、さらにケーシングに脚が付いているので配管荷重に強い構造です。

*下記にポンプの性能曲線(選定図)がございますので、全揚程(揚程)·吐出し量等からポンプの種類·型式をお選びいただけます。また要目表には全揚程(揚程)·吐出し量と口径や電動機出力の表記もしてあります。
 寸法図(図面)には各部分の寸法が出ておりますので、お取替え(メンテナンス·修理)の場合はご確認ください。
 荏原製作所のポンプ 総合カタログのご請求、部品のお見積りも承りますのでお問い合わせください。

用途
一般給水、冷温水循環、工業用水、かんがい
取扱液:清水 0〜100℃
(清水とは水道水のような濁り·異物のないきれいな水)

構造
羽根車:クローズド
軸 封:メカニカルシール
軸 受:密封玉軸受(電動機内)
フランジ:JIS10K形(並)

標準附属品
共通ベース、呼水じょうご(口径50×40以下は呼水栓)、カップリング、カップリングガード(密閉形)、ガスケット(吸込用·吐出用)


渦巻ポンプFS型 60Hz 性能曲線

全揚程:水面から吐出ホースの先端までの高さ
吐出量:1分間にポンプがくみ上げる水の量


エバラポンプ 渦巻ポンプ 60Hz
型式口径
吸込×吐出
(mm)
出力
(kW)
吐出量
(m3/min)
全揚程
(m)
吐出量
(m3/min)
全揚程
(m)
質量
(kg)
100X8011132.71.6729.3158
100X80FS2F615AE100X80151392.822172
100X80151391.6736.3172

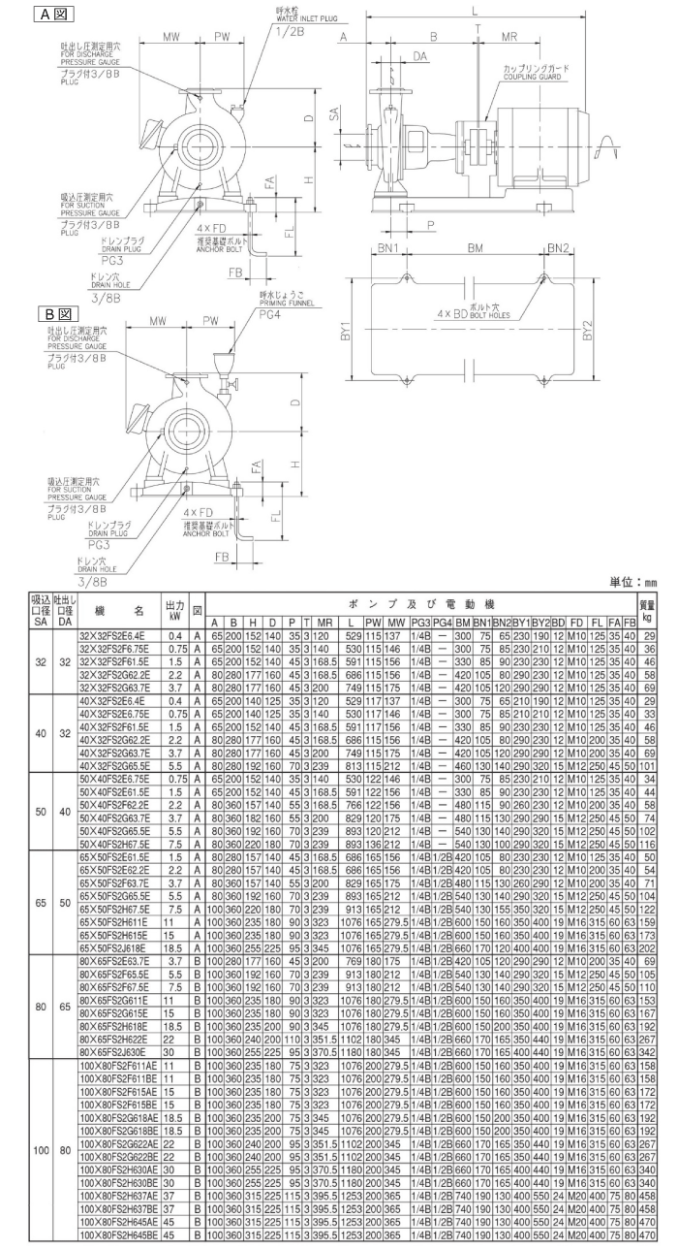

荏原ポンプ FS型 図面

100X80FS2F615AE 荏原製作所
